舞台桁架高空滑移安裝施工技術探讨

發布時間：2014-08-08作者：廣州品緣來源：無浏覽次數：2418

‍‍1、工程概況

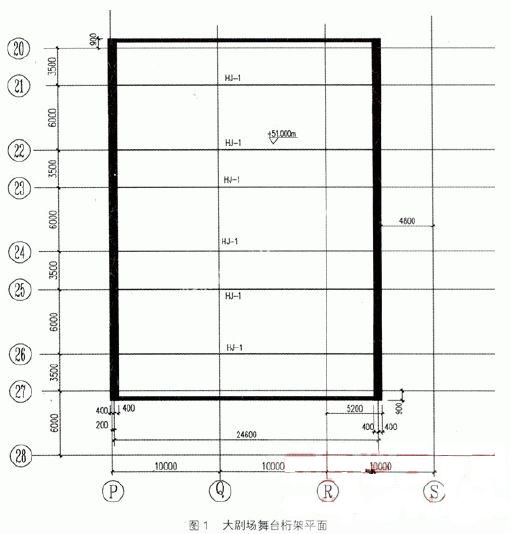

　　重慶大劇院工程項目總建築面積103317m2，建築高度64m，地上7層，地下2層，該工程結構複雜，爲筒體、框架、剪力牆加鋼結構組成。該工程内設大、中兩個劇場，大中劇場舞台均爲砼筒體結構。屋頂均爲鋼桁架，鋼桁架擱置底标高分别爲46m、37m。大劇場舞台桁架（GHJ-1）每榀長25.05m、高4.6m、自重20.3t，整體重量193t；中劇場舞台桁架（GHJ-2）每榀長22.55m、高4.1m，自重17.1t，整體重量133t。桁架由工廠标準化制作，預拼後將中間腹杆切斷，上下弦杆各分兩段，再運輸到現場安裝。下面僅對大劇場予以介紹，桁架布置如圖1、2所示：‍‍

‍‍2、方案的選擇
　　由于舞台桁架具有重量重，标高高，最近一榀位置遠離塔吊位置就達30m，雖然布置了400tm重型塔吊也無法滿足單榀整體吊裝的需要，爲此項目部就現有施工條件進行方案的對比選擇。
　　2.1桁架地面拼裝，整體吊裝
　　利用現場塔吊在地面對每榀桁架進行組拼，然後進行整體吊裝就位，最後安裝桁架聯系杆件，每榀桁架重量均超過了塔吊單吊和擡吊的起重能力，無法滿足要求；若采用集群千斤頂6榀整體吊裝，需另添設備，費用很高。
　　2.2桁架地面分段拼裝，分段吊裝
　　現場地面對桁架分段拼裝，分兩段吊裝，高空對拼焊接，最後安裝桁架間系杆，需在舞台下方搭設高空對接支撐平台，支撐平台要從-8.20m至+46.00m标高，架體的強度、剛度和穩定性都要求較高，操作危險系數較高。
　　2.3桁架高空散拼，焊接安裝
　　在舞台桁架下方地面搭設54m高44800m3高空散拼滿堂腳手架平台，進行桁架高空散拼，腳手架搭設量大，費用高，工期也較長，拖延舞台機械安裝隊伍進場。
　　2.4桁架高空滑移法
　　首先在地面將桁架散件組拼成半榀，利用塔吊將半榀桁架吊至（27）軸處+46.00m标高三角架懸挑平台進行整體拼焊連接，再逐步將每兩榀相連由（27）軸向（21）軸滑移安裝就位。
　　根據塔吊布置情況和結構實際情況，經分析鋼桁架結構采用滑移技術較爲有利。首先構件是平面型的且構件在整個滑移過程中不會對滑道産生側向水平推力；其次舞台簡體能提供滑道設置的最好條件，筒體幾何尺寸方正、桁架支撐端剪力牆支撐條件好。第三塔吊的布局和吊重完全滿足滑移各工序的要求。綜合工期、安全、經濟和技術可行性等方面考慮，第四種方案要優于前三種方案，即采用半榀吊裝、高空拼裝、整榀滑移方案。
　　3、滑移基本思路
　　3.1桁架在另處樓地面拼焊接成半榀，待整體拼裝。

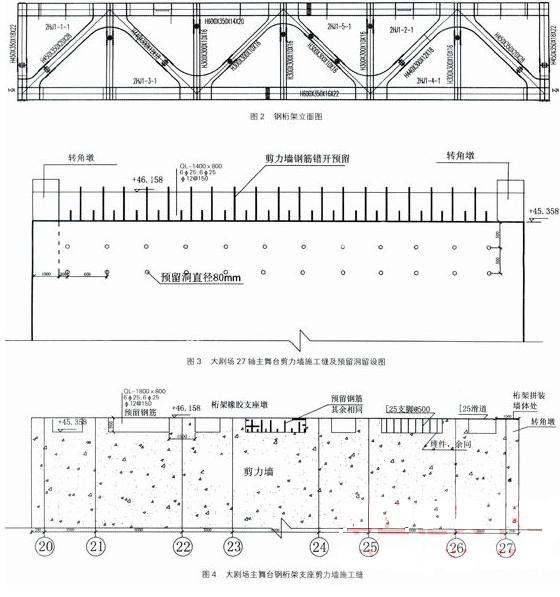

　　3.2根據桁架橡膠支座的标高將（27）、（P）、R～S軸三向砼剪力牆施工至+45.358m，在P、R～Ｓ軸牆頂預埋滑道支腳埋件－10×300×300mm＠500，27軸牆預留三腳架孔，見圖3。

‍‍3.3將p、R～S軸桁架12個支墩砼澆至+46.158m，安裝預埋件和橡膠支座（+46.128m），砼墩高約800mm，滿足牆體鋼筋錯開搭接長度設計要求，見圖3、圖4。
　　3.4在P、R-S軸桁架支墩之間安裝滑道和滑移小車。

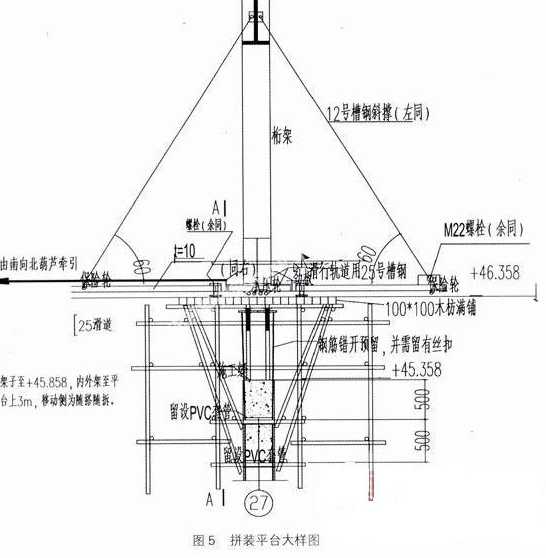

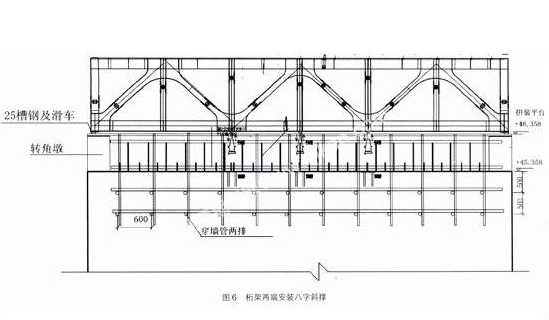

　　3.5在（27）軸搭設桁架對接三腳架懸挑拼裝平台，進行桁架豎立拼裝，并同時在桁架兩端安裝八字斜撐，見圖5、6。‍‍

‍‍4、施工工況計算分析
　　4.1抗傾覆計算

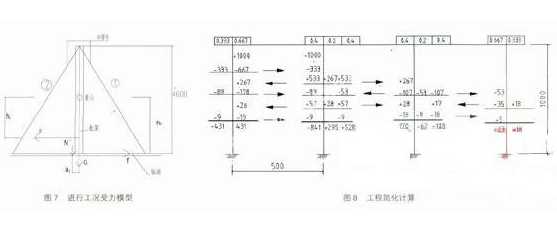

　　大劇場桁架長25m，高4.6m，寬0.35m，進行豎立滑行，桁架的傾覆應是施工中關注的重點。進行工況受力模型如圖7。
　　外力作用點位置h2選取原則是使①、②杆件不受力。考慮滑車摩擦系數爲μ＝0.1，則f=Gμ=10.15KN拟采用3.5T葫蘆，最大輸出力Fmax=35KN，牽引時候由于存在傾覆力矩，滑車對桁架的支承力N'作用點會自動偏離重力作用線。考慮桁架下翼緣的剛度及桁架寬度350mm，N'與G的最大力偶臂诹a1=130mm。
　　開始牽引瞬間，取F=35KN，要使①杆件不受力，則Fh2×0.13+fh0所以h2≤1.0585m。
　　當桁架進入勻速滑行時，F=f，支承力N'自動左移，要使②杆件不受力，則Fh2+N×013≥fh0，h2≥1.05n，故取h2=1.05m。
　　考慮滑移小車絕大部分時間是勻速前進，應以h2≥1.05m來控制。
　　4.2滑移工況下滑道的剛度和變形驗算

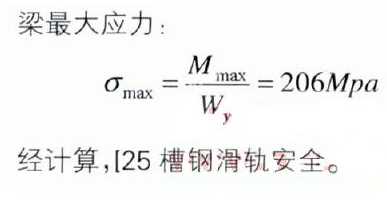

　　將滑移過程中産生的支承反力以移動荷載形式作用于軌道上，對軌道槽鋼及支撐軌道的槽鋼運用影響線原理進行結構最不利内力及變形的驗算。本工程簡化計算如圖8：‍‍
